IoTデバイス連携

NAVINECTと連携することで、
より多くのリアルタイムな情報を自動で収集し、
ヒト作業を削減します

資材を繋ぐ

棚卸作業や入出庫検品、工程管理などで必要となる
資材の情報をIoTデバイスで取得し、NAVINECTと連携

RFID × NAVINECT

  • RFIDとは.

    RFIDとは、ICタグを非接触で読み書きする仕組みです。QRコードやバーコードとは異なり、電波を利用して遠隔から複数のICタグを一括読み取りする事が可能な点が特徴です。在庫管理や棚卸作業の効率化に有効です。

    ※QRコードは株式会社デンソーウェーブの登録商標です

    RFID
    RFID
    RFIDとは
  • RFIDとNAVINECTの連携構成

    ※RFIDデバイスとWEBアプリケーションの連携構成に関して特許出願中です。

    RFIDとNAVINECTの連携構成.

    RFID連携用の専用アプリケーションを介し、RFIDデバイスへの読取要求の送信と、読取結果の取得・クラウドアプリケーションへのデータ入力を行います。

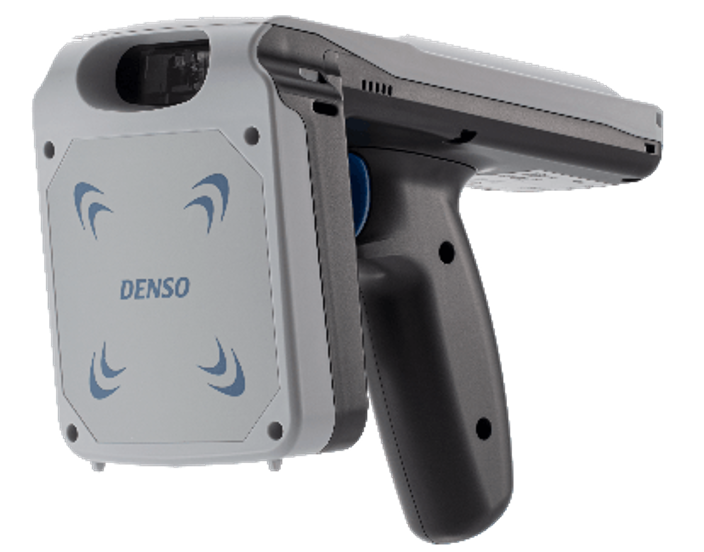

    ※スマートフォンへ専用アプリケーションのインストールが必要となります。(Androidのみ対応) ※RFIDデバイスの対応機種は、
    株式会社デンソーウェーブ製SP1となります。
    SP1
    株式会社デンソーウェーブ
    SP1+Androidスマートフォン

  • RFID×「在庫管理」サービス.

    在庫を遠距離から一括で棚卸作業をすることが出来るようになります。
    また入出庫での照合作業などでも、在庫の情報を瞬時に確認することが可能です。

ハンディターミナル × NAVINECT

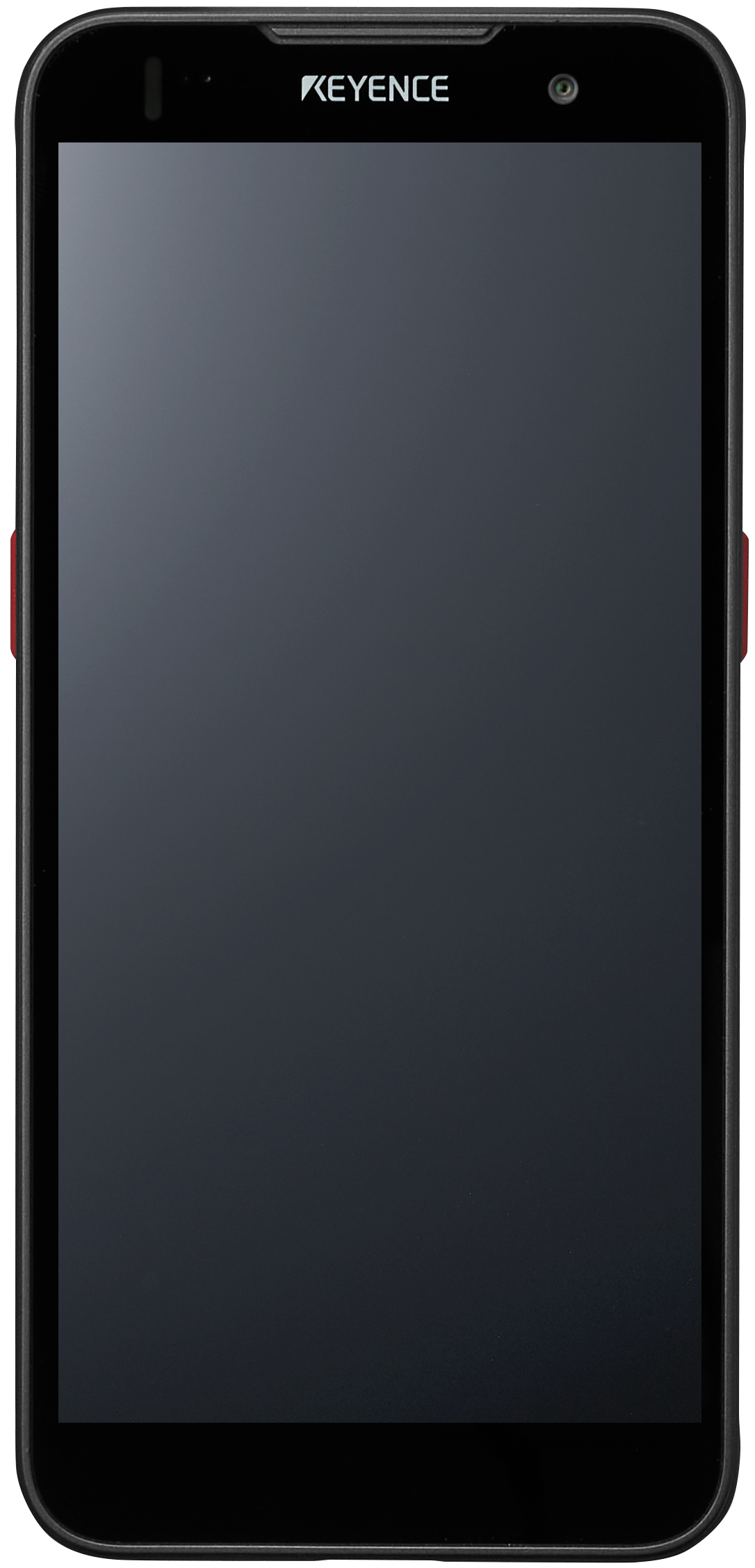

  • ハンディターミナルとは.

    ハンディターミナルは、データの表示・確認・保存・送信などを行うことができる携帯端末です。バーコード読取やキー入力など基本的な機能のほか、昨今の機器はカメラ・GPS・音声認識・文字認識など多彩な機能を持ち、製造現場や物流倉庫、小売店などさまざまな場面で使用されています。

    ハンディターミナル
    ハンディ
    ターミナル
    ハンディターミナルとは
  • ハンディターミナルとNAVINECTの連携構成

    ハンディターミナルとNAVINECTの連携構成.

    Webブラウザ機能や無線通信機能を持っているため専用のアプリケーション追加なども必要なく、スマートフォンでご利用の場合と同じ使用感でご利用いただけます。

  • ハンディターミナル×「在庫管理」サービス.

    在庫の札紙に貼られたバーコード・QRコードを読み取ることで、出荷や入荷の処理、棚卸を効率的に行います。一般的なスマートフォンより高速にバーコード・QRコードの読み取りが可能で、スピードとタフさが求められる現場での業務効率化に寄与します。

    ハンディターミナル×「在庫管理」サービス

バーコードリーダー × NAVINECT

  • バーコードリーダーとは.

    セルフレジなどの普及で触れる機会も多くなったバーコードリーダーですが、製造現場では古くから幅広く活用されています。有線タイプ・無線タイプ・据置で使用できるものや長距離読取が可能なものなど、用途に合わせて多くの種類が存在します。読取方式もレーザー方式・CCD方式などがありますが、いずれもバーコードの読取に特化しており、スマートデバイスのカメラ等を使用するよりも格段に速く読取できるのが特徴です。

    バーコードリーダー バーコードリーダー バーコードリーダー
    バーコード
    リーダー
    バーコードリーダーとは
  • バーコードリーダーNAVINECTの連携構成

    バーコードリーダー×「工程管理」サービス.

    出荷指示情報をもとに、出荷対象物に貼られたバーコード・QRコードを読み取ることで、判定付きの出荷照合を行います。バーコードリーダーを用いることで、高速・高精度での読取が可能となり、作業の効率化と正確性の向上が実現します。

    ※外部デバイスと接続する際は一般的にキーボードとして認識されることが多いため、文字入力を直接入力モード(英語キーボード) に設定のうえご使用ください。

ウェアラブルデバイス × NAVINECT

  • ウェアラブルデバイスとは.

    ウェアラブルデバイスは、腕や顔など身体に装着するIoTデバイスです。
    代表的なモノとして、スマートウォッチやスマートグラスなどがあります。
    これらに加えて、製造業の現場ではQRコードなどを読み取るリーダーなども、ウェアラブルデバイスタイプのモノが活用されています。

    ウェアラブルデバイス
    ウェアラブルデバイス
    ウェアラブルデバイスとは
  • ご提案可能ウェアラブルデバイスの紹介 .

    ヒット 株式会社
    ProGlove MARK Display

    proglove
    proglove

    グローブ型リーダー×「在庫管理」サービス.

    ウェアラブルなグローブ型リーダーである「ProGlove MARK Display」を活用することで、効率的なピッキング作業を実現します。
    手の甲に装着することで、両手をフリーにして作業できる点が特長です。
    ハンディターミナルを使用する場合とは異なり、開封や梱包、商品を運ぶ際などに両手が使えるため、ムダな動作をなくすことができます。

電子ペーパー付きICタグ × NAVINECT

  • 電子ペーパー付きICタグとは.

    電子ペーパー付きICタグとは、バッテリーを持たず、リーダーにかざした際の電力供給で画面表示を切り替えることができるICタグです。給電されていない状態でも表示を維持し続けられる機能を活かし、製造現場で大量に利用、廃棄されているラベルや指示書を置き換えることができます。

    電子ペーパー付きICタグ
    電子ペーパー付き
    ICタグ
    電子ペーパー付きICタグとは

スマートマット × NAVINECT

  • スマートマットとは.

    スマートマットとは、在庫を重量で検知するIoT重量計です。スマートマットの上に資材などを置くだけで在庫データを自動計測し、管理することが可能です。また在庫が減ると自動発注することが可能です。

    スマートマット
    スマートマット
    スマートマットとは
  • スマートマットとNAVINECTの連携構成

    スマートマットとNAVINECTの連携構成.

    スマートマットクラウドサーバーの連携APIを介してスマートマットのID情報・計測データを取得します。ID情報をNAVINECTクラウド側データと紐づけ・登録を行い、クラウドアプリケーションで参照することが可能となります。

  • スマートマット×「在庫管理」サービス.

    小型金属部品や仕掛品など、従来の方法では在庫管理が難しいモノを重量で管理することが出来るようになります。
    また自動発注機能を活用することで、発注作業に必要な時間を削減することが出来ます。

装置を繋ぐ

製造現場のあらゆる生産装置からの情報を
NAVINECTと連携

IoTゲートウェイ × NAVINECT

  • IoTゲートウェイとは.

    IoTゲートウェイとは、端末と遠隔のサーバ(クラウド)がデータのやりとりをする際、中継する役割を担う機器です。装置に設置されたPLCから装置情報を収集し、情報をサーバーに送る事で生産装置のさまざまな監視に活用可能です。

    PLCについて.

    PLC(Programmable Logic Controller)とは、機械が実行する動作を事前に順序付けて記憶させることで効率的に機械を動かすことができる装置です。エアコンやエレベーターなどの身近な設備のほか、工場の自動化設備、組立機械やコンベアの制御など、あらゆる分野で活躍しています。

    PLC
    PLC
    IoTゲートウェイ
    IoT
    ゲートウェイ
    IoTゲートウェイとは
  • IoTゲートウェイとNAVINECTの連携構成

    IoTゲートウェイとNAVINECTの連携構成.

    装置のPLC・センサーデータがIoTゲートウェイを介してNAVINECTクラウドサーバーへ送信されます。IoTゲートウェイからのデータ送信は、携帯電話回線網利用と、オンプレサーバー経由の2パターンが構築可能です。

  • IoTゲートウェイ×「工程管理」サービス.

    さまざまな装置情報を自動で取得することが出来るようになります。装置情報の入力が自動化されることで作業時間の短縮・入力のミスを削減させることが可能です。

デジタル信号灯 × NAVINECT

  • デジタル信号灯とは.

    デジタル信号灯とは、設備の稼働状況を点灯や音で周囲に知らせる監視のためのデバイスです。
    多くの製造現場に導入されており、信号灯の点灯状態をデータ収集したり、そのデータの見える化を通じたカイゼン活動への活用が期待できます。

    IoTゲートウェイ
    デジタル信号灯
    IoTゲートウェイとは
  • IoTゲートウェイとNAVINECTの連携構成

    デジタル信号灯 ×「稼働管理サービス / 「生産監視」パッケージ.

    パトライト社製「AirGRID」と連携させることで、既存の設備・装置からでも簡単に稼働情報などをNAVINECTに送信することができるようになります。
    送信した情報は、「稼働管理」サービスや「生産監視」パッケージで状況を可視化し、稼働率や生産性の向上につなげることができます。

    稼働情報の取得は、既設の信号灯と因幡電機産業社製の信号データ中継センサー「シグナルウォッチャー」を用いて実現させることも可能です。

  • 「AirGRID」について .

    パトライト社製「AirGRID」は、設備とつなげた「送信ユニット付き信号灯」から稼働信号を無線で転送するシステムです。取得データをもとに、生産工程・稼働状態の見える化を簡単に始めることができます。

    「シグナルウォッチャー」について .

    因幡電機産業社製「シグナルウォッチャー」は、積層表示灯に後付けして稼働の状態をモニタリングできるIoTツールです。積層表示灯の発光変化の情報をセンシングし、無線で送信。稼働状況の見える化や解析を行うことができます。

超圧縮動画 × NAVINECT

  • 超圧縮動画とは

    カメラで撮影した動画は、データサイズが大きいため伝送するにはネットワークに大きな負荷がかかります。特に無線を使った通信環境では、遅延や切断が発生し、リアルタイムに鮮明な動画を安定的に閲覧することは困難です。株式会社TMFアースの超圧縮動画では、一般的な動画ファイルに比べ1/10-1/20にデータサイズが圧縮されているため、高精細な動画を遅延(0.5秒)で切断されることなく伝送され、現場の状況を細部まで確認できます。サイズ圧縮をすることで、通信料を抑制できるだけではなく、動画保存にかかる費用も大幅に削減できます。これらの利点を活かして、リアルタイム設備監視や長期録画に活用できるとともに、無線を使うことでレイアウトフリーも実現できます。 さらにウェアラブルカメラLINKEYESを利用すると、管理者や熟練工が現場に出向かずとも不具合などの修復の支援を遠隔で行うことができます。

    超圧縮動画のメリット

    現在主流の携帯電話通信規格LTE使用において

    接続が切れない 超 安定性

    リアルタイム性 超 低遅延

    クリアな画像 超 高精細

    ローコスト 超 経済性

    遠隔支援・エビデンス動画保存・AIとの連携…
    など、製造DXと高い親和性

  • 超圧縮動画×NAVINECT

    超圧縮動画×NAVINECT

    映像を装置の稼働状況や製造実績と紐付けて動画確認が可能です。装置をリアルタイムで監視できるほか、稼働状況を録画しておき、異常などが発生した際にその時の状況を動画で確認できます。高精細な画像で異常の詳細や原因などの把握が可能になり、再発防止にも役立てることができます。カメラからの伝送は携帯通信網(LTE)を使用するため、装置周辺に新たにネットワークを敷設する必要もありません。

  • アラームの履歴から映像を確認

    超圧縮動画×NAVINECT

    異常発生箇所をリアルタイムに確認

    超圧縮動画×NAVINECT
  • ※画面は開発中のものです。実際の画像と異なる場合があります。

ヒトを繋ぐ

製造現場で働く作業員の情報を
NAVINECTと連携

ビーコン × NAVINECT

OCRリーダー × NAVINECT

  • OCRリーダーとは.

    OCRリーダーは、QRコードやバーコードに加えて、印字された文字を読み取り、デジタル化することを可能にします。
    製造現場では、賞味期限やロット番号などの情報を読み取ることを可能にします。
    また、専用のソフトウェアを必要としないため、導入のハードルが低いIoTデバイスです。

    OCRリーダー
    OCRリーダー
    OCRリーダーとは
  • OCRリーダー×「工程管理」サービス

    OCRリーダー×「工程管理」サービス.

    OCRリーダーで読み取った賞味期限やロット番号などの情報は「工程管理」サービスに連携されるため、データ入力作業にかかる手間と誤入力を削減します。

デジタルノギス × NAVINECT

  • デジタルノギスとは.

    デジタルノギスはモノの外径・内径・深さなどの寸法を測定する工具です。定規や巻尺よりも計測精度がはるかに高いため、精度の求められるモノの寸法を測定する時に使用します。また、通信機能を持つタイプは、測定値が本体の液晶画面に表示されるだけでなく、PC・スマホ・タブレットなどへ送信することが可能です。

    デジタルノギス
    デジタルノギス
    デジタルノギスとは
  • デジタルノギスとNAVINECTの連携構成

    デジタルノギスとNAVINECTの連携構成.

    株式会社ミツトヨ製のデジタルノギスに計測データワイヤレス通信システム U-WAVEを取り付けることで、デジタルノギスの測定値の情報をPC・スマホ・タブレットへ送信します。

  • デジタルノギス×「工程管理」サービス.

    製造開始時の装置の条件チェックや、製造中の製品の抜き取り検品などにデジタルノギスを活用します。測定値は自動で「工程管理」サービスと連携し、手入力の手間を削減するとともに、測定値が正常な範囲かをアプリケーション側で判定して、ヒトの判断による確認ミスを防ぐことができます。

    デジタルノギス×「工程管理」サービス

デジタルはかり × NAVINECT

  • デジタルはかりとは.

    はかりはモノの重量や質量を計測する装置ですが、その中でもデジタルはかりと呼ばれるものは、測定結果を表示するだけでなく、風袋(容器)の差し引き表示機能や、測定値のデータ送信機能など、計量作業の手間削減につながる機能を複数持っていることが特徴です。

    デジタルはかり
    デジタルはかり
    デジタルはかりとは
  • デジタルはかりとNAVINECTの連携構成

    デジタルはかりとNAVINECTの連携構成.

    計測器用Bluetoothアダプタ(株式会社ディジ・テック製DKA-102)を介してデジタルはかりの測定値の情報をPC・スマホ・タブレットへ送信します。
    測定値の送信には、専用アプリケーションのインストールは不要です。

顔認証デバイス × NAVINECT

  • 顔認証デバイスとは.

    顔認証デバイスは、非接触で発熱者やマスクの非着用者を検知しアラートを出したり、顔認証によってゲートや扉を開くIoTデバイスです。
    製造現場では、顔認証による「作業者管理」「セキュリティ対策」「体温測定による感染症対策」などに効果が期待できます。

    顔認証デバイス
    顔認証デバイス
    顔認証デバイス
  • ご提案可能顔認証デバイスの紹介 .

    アイメックス 株式会社
    AM520RT

    am520rt
    am520rt

    顔認識タブレット×「作業者管理」パッケージ.

    顔認識タブレットである「AM520RT」を活用することで、作業者の検温情報を「作業者管理」アプリ上で確認することができるようになり、感染症対策に活用可能です。マスクの着用も検知します。
    また自動ゲートや自動ドア、電子錠、アラームなどと連携することで、セキュリティ対策にも活用でき、「AM520RT」一台で質の高い作業者管理を実現します。

現場 環境を繋ぐ

製造現場の環境情報(気温・湿度など)を
NAVINECTと連携

LPWA × NAVINECT

  • LPWAとは.

    LPWA(Low Power Wide Area)とは、消費電力を抑えて遠距離通信を実現する通信方式です。 温度、湿度、振動などを測定するセンシング装置と連携させることで電波環境の悪い製造現場でのデータ収集を実現します。

    LPWA
    LPWA
    LPWAとは
  • LPWA×「工程管理」サービス

    LPWA×「工程管理」サービス.

    工場内の環境パラメータ(温湿度など)で、ヒトが確認しずらい場所や装置の情報を自動的に取得することが出来るようになります。それにより、製造現場の環境管理(点検作業など)に必要な作業時間を短縮・削減することが可能です。
